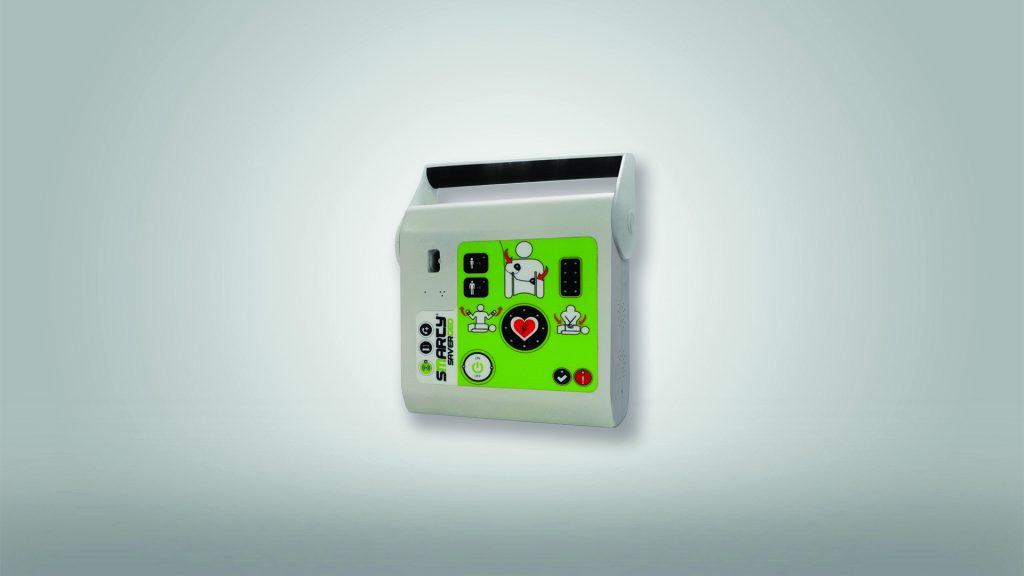

SMARTY SAVER GEO

SMARTY SAVER GEO

SM5-B1005 Semi-automatico

SM6-B1006 Automatico



Geolocalizzazione e RCP di qualità

La scheda SIM integrata consente al dispositivo di trasmettere e ricevere dati attraverso la rete di telefonia mobile.

L’alimentazione a batteria dedicata al modulo geo location è autonoma ed aggiuntiva a quella dedicata alle funzionalità di base come defibrillatore.

Tutte le informazioni vengono inviate dal dispositivo alla PIATTAFORMA AMISAVERCLOUD, che è concepita per monitorare e controllare più DAE da remoto attraverso qualsiasi browser web e dispositivo connesso ad Internet. Tra le informazioni e i dati inviati alla piattaforma, il DAE può trasmettere l’ECG in tempo reale quindi un operatore professionale sarà in grado di visualizzare ed esaminare l’ECG da remoto sulla PIATTAFORMA AMISAVERCLOUD.

Infine, attraverso l’apposito PULSANTE VIVO situato sulla tastiera, l’operatore sarà libero di chiamare il 118 locale direttamente dal DAE!

Technical specifications

DEFIBRILLATORE

Modello:                                               Codice SM5-B1005: Semiautomatico

                                               Codice SM6-B1006: Automatico

Energia massima:              200J (nominale)

Forma d’onda:                    Bifasica troncata esponenziale (BTE)

adattiva automaticamente in funzione

dell’impedenza del paziente

Protocollo di scarica:         Adulto: incrementale

prima scarica 150J – successive 200J

                                               Pediatrico: fisso  50J

Tempo di caricamento

dall’avviso di shock*:         IEC60601-2-4

                                               ≤ 9 sec con shock a 150J

                                               ≤ 12 sec con shock a 200J

Tempo di caricamento

dall’inizio dell’analisi*:      IEC60601-2-4:

                                               ≤ 13 sec con shock a 150J

                                               ≤ 16 sec con shock a 200J

Tempo di analisi:                               IEC/EN 60601-2-4:

                                               da 4 a 15 secondi

Intervallo impedenza:        20-200 Ohms

Sensibilità:                           97% (IEC/EN 60601-2-4)

Specificità:                           99% (IEC/EN 60601-2-4)

Comandi:

Mod. semiautomatico        6 pulsanti: ON/OFF, shock, selettore paziente (ad/ped),

chiamata vivavoce, invio ECG a remoto

Mod. automatico:                                5 pulsanti: ON/OFF, selettore paziente(ad/ped)

                                               chiamata vivavoce, invio ECG a remoto

Indicatori luminosi:             – Stato del dispositivo: 2 LED rosso/verde

                                               – Posizionamento delle PADs: 2 LED rossi

                                               – Non toccare il paziente: 2 LED rossi

                                               – Toccare il paziente: 1 LED verde

                                               – Paziente adulto: 1 LED verde

                                               – Paziente pediatrico: 1 LED verde

                                               – Pulsante ON/OFF: 2 LED verdi

                                               – Pulsante shock: 8 LED rossi

                                               – Barra CPR quality feedback a 8 LED:

                                               2 rossi+2 arancioni+2 gialli+2 verdi

                                               – Collegamento Bluetooth

con modulo “Q-CPR” attivo: 1 LED lampeggiante verde

– Invio ECG a remoto: 1 LED verde

Aggiornamento:                  Tramite cavo USB

Scheda di memoria esterna

Da remoto

*su un paziente di 50 Ohm e con batteria nuova totalmente carica

STRUTTURA

Dimensioni:                         200x213x71mm (maniglia chiusa)

                                               257x213x71mm (maniglia aperta)

Peso:                                     1,70 Kg (con batteria e PADs)

REGISTRAZIONE DATI

Memoria esterna

opzionale:                            Micro uSD/SDHC fino a 32GB

Dati archiviati:                      “AED1LOG.txt”: file di testo

report dettagliato delle attività di

autotest ed accensioni

“AEDFILE.aed”: traccia ECG, eventi

del soccorso, audio ambientale

Visualizzazione del

“AEDFILE.aed”:                   Attraverso il software di

gestione dati “Saver View Express”





PADS di DEFIBRILLAZIONE

Tipo:                                      Codice SMT-C2001: monouso,

universali, pregellate, preconnesse

                                               Codice SMT-C2002: monouso,

universali, pregellate,

preconnesse, Face-to-Face

Dimensioni:                         Superficie totale 136 cm²;

Superficie attiva 94cm²; Lunghezza

cavo 120cm (esterno all’imballaggio)

Shelf-life:                             24-30 mesi, come riportato

sulla confezione

BATTERIA

Tipo:                                      Codice SMT-C14032:

Batteria monouso a 8 celle Li-MnO₂

Tensione/capacità:             12VDC-3000mAh

Autonomia:                          Fino a 200 cicli di soccorso

completi (shock a 200J + RCP);

                                               Fino a 36 ore continue di analisi ECG*

Stand by life:                       Fino a 3 anni con un test

di inserimento della batteria un

autotest giornaliero senza

alcuna accensione del DAE*

*prestazioni riferite a batterie nuove conservate alla temperatura di 20°C e a umidità relativa senza condensa di 45%

SPECIFICHE AMBIENTALI

Temperatura operativa:    0°C a 45°C (32°F a 113°F)

Temperatura di

stoccaggio e spedizione: -40°C a 70°C (-40°F to 158°F)

Umidità:                                               10% a 95%

                                               umidità relativa senza condensa

Sigillatura (IP):                    IEC/EN 60529: classe IP56

Resistenza

meccanica:                          IEC/EN 60601-1 clausola 21

Scariche elettrostatiche:    IEC/EN 61000-4-2

Compatibilità

Elettromagnetica:                               IEC/EN 60601-1-2:2015

Protezione da                      IEC/EN 60601-1;

defibrillazione:                    apparato alimentato internamente, Tipo BF

Classificazione:                  Direttiva 93/42/CEE

Amd 2007/47/CE: Classe IIb, Allegato IX Regola 9

MODULO ESTERNO Q-CPR

Descrizione:                        Codice SMT-C14034:

Modulo esterno di supporto alla CPR di qualità

associato al DAE via Bluetooth; Classe I

Peso e dimensioni:            95 x 60 x 13mm; 50gr

Guida alle compressioni: Secondo le linee internazionali AHA/ERC

sia per paziente adulto che pediatrico

Comandi e

icone luminose:                  Chiave di accensione ON/OFF;

LED verde lampeggiante: ricerca segnale Bluetooth

LED verde fisso: connessione Bluetooth attiva

Batteria:                                Codice: SMT-C14035

• Tipo batteria tampone LiMnO₂;
• Tensione/capacità 3 VDC / 1Ah
• Autonomia fino a 2 ore in uso continuo

Radio Equipment compliance: Direttiva 2014/53/UE-RED

MODULO GEOLOC

Frequenza:                          GSM: 850, 900, 1800, 1900MHz;

UMTS: 900, 2100MHz;

GPS: 1575, 1600MHZ

Batteria:

• Tipo                 Interna alla SMT-C14032; 3 celle Li-SOCl₂
• Tensione/capacità 10,8 VDC-3500 mAh

Prestazioni:                          Geolocalizzazione, controllo da remoto del dispositivo,

                                               chiamata “Vivo”, ECG streaming

Radio Equipment

compliance:                         Direttiva 2014/53/UE- RED



GARANZIA 5 ANNI/ PRODOTTO IN ITALIA/ CE1282
